다이아몬드 회전 기구는 치아 조직이나 수복물을 삭제하고 형성하는 데에 널리 사용되는 핵심 치과 기구이다. 이에 따라 다이아몬드 기구의 재료, 치수, 성능 및 식별 기준에 대한 명확한 표준이 필수적으로 요구되며, 이러한 내용을 포괄적으로 제시하는 표준이 바로 한국산업표준 KS P ISO 7711-1:2021(치과 ─ 다이아몬드 회전 기구 ─ 제1부: 일반 요구사항)이다.

본 표준은 2021년 제2판으로 개정된 ISO 7711-1을 기반으로 국제표준과 기술적 차이 없이 작성된 한국산업표준이다. 특히 ISO 7711-3:2004(그릿 크기 및 색상 코드에 관한 규정)를 통합하여, 다이아몬드 회전 기구에 대한 총괄적 기준을 제공하고 있으며, 2025년에는 시험 하중에 대한 추록이 발행되었다.

<적용범위>
- 이 표준은 디스크형(Disk)을 제외한 모든 다이아몬드 회전 기구에 적용되며, 다음의 사항을 포괄한다.
● 다이아몬드 기구의 명칭 체계
● 색상 코드와 입자 크기(호칭 기준)
● 치수와 공차
● 편심(run-out) 시험
● 굽힘 시험
● 처리와 재처리 저항성 시험
● 포장과 라벨 표시사항

<핵심 요구사항>
1. 재료 요건
- 섕크와 블랭크 재료는 KS P ISO 21850-1에 따른 스테인리스강이어야 한다.
- 작업부는 천연 또는 합성 다이아몬드 입자를 코팅한 구조로, 금속 결합도 가능하다.

<블랭크 부위 명칭>

<다이아몬드 회전 기구 부위 명칭>

2. 입자 크기와 색상 코드

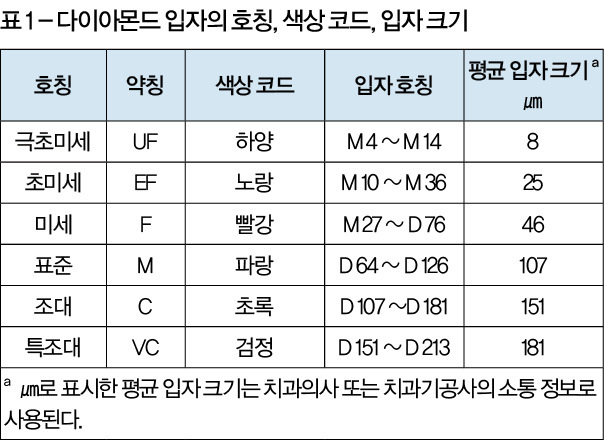

- 다이아몬드 입자는 극초미세(UF)부터 특조대(VC)까지 총 6단계로 분류된다(표 1).
- 각 입자 크기에는 색생 코드(하양, 노랑, 빨강, 파랑, 초록, 검정)가 대응된다.
- 색상 코드는 선택 사항이나, 적용 시 지정된 부위(섕크 또는 목)에 정확히 표시되어야 한다.

3. 치수와 공차
- 작업부의 길이, 전체 길이, 공칭 지름 등에 대한 명확한 기준과 허용 공차가 제시된다.
- 예: 극초미세 ~ 미세 등급의 공칭 지름 공차는 0.08 mm, 표준 ~ 특조대 등급은 0.10 mm이다.

4. 편심(run-out) 허용범위

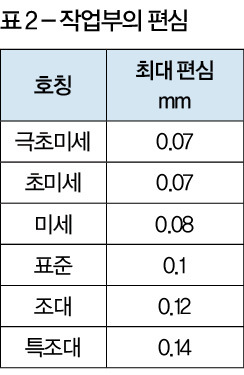

- 회전 시 중심에서 벗어나는 허용 편심은 등급에 따라 최대 0.07 mm ~ 0.14 mm까지 허용된다(표 2).

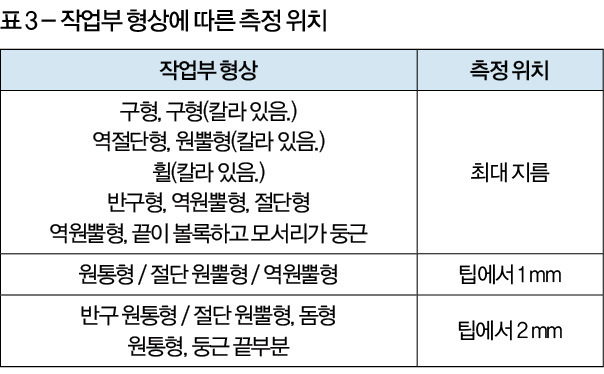

- 측정위치는 표 3에 제시된 것과 같아야 한다.

5. 기구 강도 시험

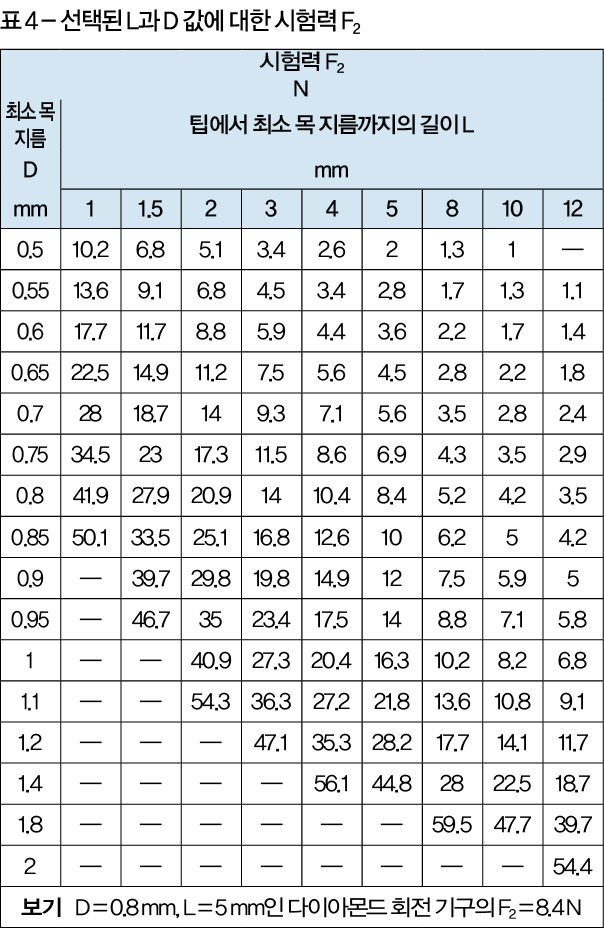

- 기구는 22.5 경사 조건에서 굽힘시험과 파단시험을 받아야 하며, 정해진 하중(F2)을 5초 이상 견뎌야 하며 파절되지 않아야 한다.
- 시험은 KS P ISO 8825:2004의 5.9에 따라 시행하여야 한다.
- 최대 시험 하중은 60 N 을 초과해서는 안되며, 일반적으로 임상에서는 2 N 의 하중이 권장된다.

6. 처리와 재처리 저항성
- 제조자가 처리와 재처리 사이클(세척, 살균 및 멸균)을 명시하지 않은 경우, 10개의 기구를 가압 증기 멸균기 또는 기타 재처리용 기기에 넣고 10회 시행한다.

- 10 배율로 시험편을 육안으로 검사하여 부식의 징후가 없어야 하며, 물 얼룩으로 인한 변색은 부식의 징후에 포함시키지 않는다.

<포장 및 표시>
다이아몬드 회전 기구에는 입자 크기 또는 색상 코드 표시가 요구되며, 포장 라벨에는 다음 정보가 포함되어야 한다.

- 제조자 정보와 상표
- 공칭 지름, 입자 크기
- 멸균 여부와 유효기간
- 최대 사용 회전수(RPM)
- 로트번호와 필요 시 고유 기구 식별(UDI) 코드

<임상적 시사점>
KS P ISO 7711-1은 단순한 규격서 이상의 의미를 갖는다. 임상에서 사용되는 다이아몬드 회전 기구의 성능 안전성, 치과의사의 선택 편의성, 감염관리 적합성을 모두 고려한 종합적인 기준이기 때문이다. 특히 입자 크기 분류 및 색상 코드를 통한 직관적인 식별 체계는 시술의 정확성과 효율성을 높이며, 반복 멸균에도 안정적인 성능을 보장하는 기구 선별 기준으로서 활용될 수 있다.
